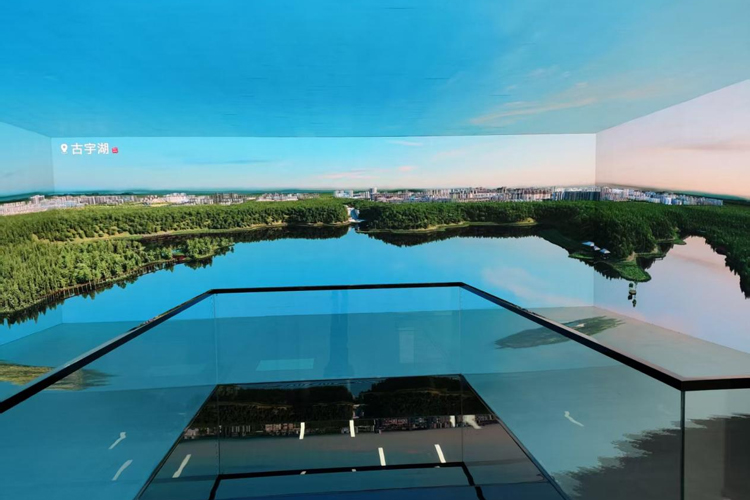

成都鷹皇科技為某指揮中心打造了一套“五面全包圍沉浸式顯示系統”，顯示范圍覆蓋地面、前方、左右兩側、頂部，總顯示面積約300㎡，適配指揮調度、應急指揮、信息研判 等場景。系統由地面互動地磚屏、P2.5小間距屏、專業音視頻系統及供電設備組成，兼顧高清顯示、互動流暢、安全穩定及后期拓展需求。

核心設備配置方案

顯示設備選用工業級產品，支持24小時不間斷運行，系統協同高效，具體配置如下：

（一）LED顯示系統（五面屏，約300㎡）

框架結構與施工

采用Q235B熱鍍鋅型鋼定制鋼結構，遵循建筑安全規范，同步完成焊接與綜合布線。頂部屏采用吊裝式框架，主梁10#槽鋼，吊裝點每點承重≥500kg；左右兩側屏采用壁掛式框架，8#槽鋼固定，垂直度偏差≤3mm/m；前方屏采用落地+壁掛輔助固定；地面屏采用架空式框架，可承受單點≥2000kg壓力。

焊接采用二氧化碳?xì)怏w保護焊，焊縫達標并做防銹處理；布線遵循強弱電分離，線纜選用國標阻燃型，標識清晰，適配各屏體需求。

地面互動地磚屏

面積約120㎡，選用工業級GOB2.5互動地磚屏，點間距2.5mm，模組500mm×500mm，亮度≥1200cd/㎡，防護等級IP68，單點承壓≥2000kg。

搭載高精度紅外感應模塊，響應時間≤100ms，支持多人互動，配置480塊模組，實現全區域無死角覆蓋，配套快速更換結構，便于維護。

四側P2.5 LED小間距屏

總面積約180㎡，前方屏6m×3m（18㎡）、左右兩側屏各8m×6m（合計96㎡）、頂部屏10m×6.6m（66㎡）。模組320mm×160mm，亮度≥800cd/㎡，對比度≥15000:1，視角≥170°，支持無縫拼接，7×24小時運行，與地面屏聯動打造沉浸式效果。

（二）視頻處理系統

配置工業級點對點高清視頻處理器，滿足信創要求，支持最高8K@60Hz超高清輸出，輸入≥8路、輸出≥20路，集成視頻融合模塊，通過三維校準消除拼接斷層，打造立體沉浸式視覺效果。支持多信號切換、無線控制，配套專用軟件與光纖線纜，確保信號穩定無延遲。

（三）環境音頻系統

配置12寸主擴音箱4臺、10寸輔助音箱4臺，搭配音頻處理器、功率放大器及話筒，覆蓋全區域。支持音頻與視頻同步，具備應急廣播、分區調音功能，采用DANTE協議，傳輸無干擾，適配指揮場景需求。

（四）供電與輔助設備

配置150KW工業級配電柜，支持三相五線制，具備多重保護功能；42U機架式機柜，用于安裝控制設備；10KVA UPS不間斷電源，保障突發停電時核心設備運行≥30分鐘；配套散熱、智能中控及阻燃線纜，提升系統實用性與可維護性。
